Rücklaufanhebung Regulus RGMAT E R8 5/4″ KK 55 °C mit Pumpe bis 55 kW

Die Rücklaufanhebung Pumpengruppe Regulus RGMAT E R8 5/4″ KK mit 55 °C Öffnungstemperatur ist für Heizanlagen mit Festbrennstoffkessel oder wasserführendem Kaminofen vorgesehen. Sie hält die Rücklauftemperatur zum Kessel über dem Taupunkt der Rauchgase und schützt so vor Kondensat, Teer und Niedertemperaturkorrosion. Geeignet für Kessel bis 55 kW; Pumpe, Ladeventil, Thermometer und Dämmung kommen als fertig montierte Einheit.

Vorteile

• Schutz vor Kesselkorrosion – das Ladeventil hebt die Rücklauftemperatur auf mindestens 55 °C an.
• Weniger Teer und Ruß – höhere Kesseltemperatur sorgt für sauberere Verbrennung und besseren Wirkungsgrad.
• Längere Lebensdauer des Kessels – laut Hersteller wird der Wärmeerzeuger vor Taupunktunterschreitung geschützt.
• Automatischer Bypassabgleich – kein manuelles Einregulieren des Bypasses notwendig.

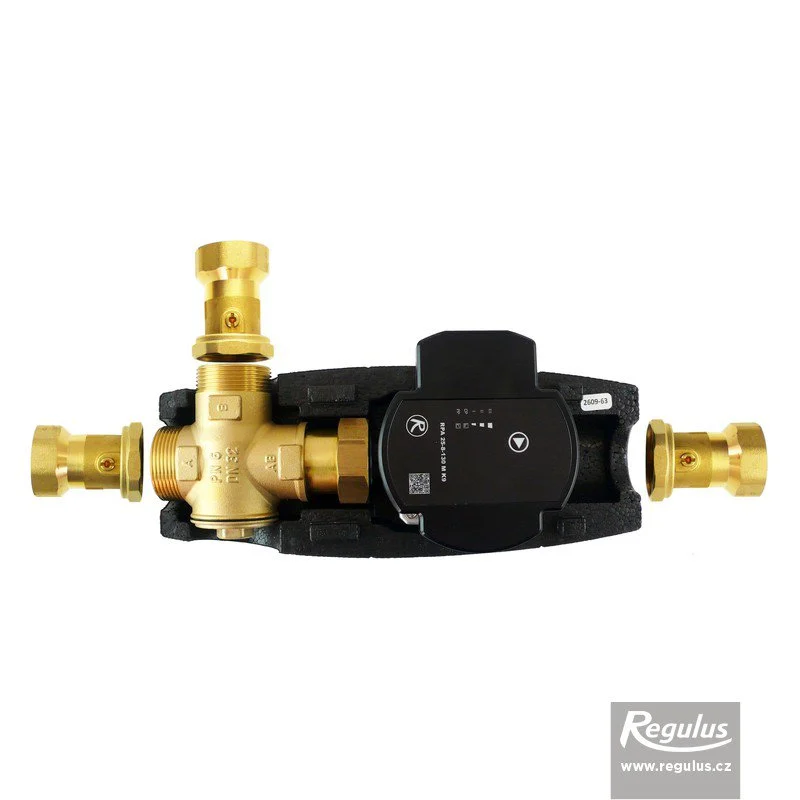

• Montagefertige Einheit – Pumpe Regulus RPA 25-8, Ladeventil TSV5BMF, drei Kugelhähne mit Überwurfmutter, Thermometer und EPP-Dämmung.

Rücklaufanhebung Pumpengruppe Regulus RGMAT E R8 5/4″ KK – Ladegruppe für Holz- und Festbrennstoffkessel

Die Rücklaufanhebung Pumpengruppe RGMAT E R8 5/4″ KK aus der Baureihe RegulusRGMAT verbindet Umwälzpumpe und thermostatisches Ladeventil in einer kompakten, gedämmten Baugruppe. Sie wird in den Kesselrücklauf eingebaut und sorgt dafür, dass der Kessel erst dann voll in den Speicher bzw. die Heizung lädt, wenn das Rücklaufwasser warm genug ist.

Funktion & Einsatz

Das Ladeventil TSV5BMF mischt das kalte Rücklaufwasser aus der Anlage (Eingang A) mit heißem Vorlaufwasser vom Kessel (Eingang B). Liegt die Rücklauftemperatur unter 55 °C, bleibt der Weg zur Anlage weitgehend geschlossen und das Wasser zirkuliert über den Kessel-Bypass. Steigt die Temperatur, öffnet das Ventil schrittweise Eingang A, bis am Ausgang AB zum Kessel die eingestellte Mindesttemperatur anliegt. Die Rücklaufanhebung Pumpengruppe arbeitet rein thermostatisch – nur die Pumpe benötigt 230 V.

Verarbeitung & Ausstattung

Ventil und Fittings bestehen aus Messing, die Dichtungen aus EPDM bzw. NBR. Die Dämmschale aus EPP (60 g/l) reduziert Wärmeverluste und lässt sich für Servicearbeiten abnehmen. Die Hocheffizienzpumpe Regulus RPA 25-8 (ON/OFF) ist werkseitig auf Konstantdrehzahl, Kennlinie III eingestellt; Proportionaldruck und Konstantdruck sind wählbar. Über das Thermometer lässt sich die Kesselrücklauftemperatur direkt ablesen.

Kompatibilität & Auswahl

Die Rücklaufanhebung Pumpengruppe mit 55 °C eignet sich laut Hersteller für Kessel bis 55 kW. Für kleinere Kessel bis 37 kW gibt es die RGMAT E R6 1″. Die Variante mit 65 °C Öffnungstemperatur (bis 40 kW) ist beim Hersteller erhältlich.

Passt zu / geeignet für

• Festbrennstoffkessel und wasserführende Kaminöfen bis 55 kW
• Heizungswasser oder Wasser-Glykol-Gemisch bis max. 1:1 (pH 6,5–8,5)
• Rohrleitungen mit Anschluss 3 × G 5/4″ Innengewinde
• Anlagen mit 0,5 bis 6 bar Betriebsdruck

Nicht geeignet für / vorher prüfen

• Kessel über 55 kW – hier eine größere Ladegruppe wählen
• Benötigte Öffnungstemperatur laut Kesselhersteller (55 °C ist nicht für jeden Kessel vorgeschrieben)
• Einbauraum: Mindestabstand Rohrachse zur Wand 100 mm
• Schmutzfänger mit max. 0,6 mm Maschenweite vor der Pumpe empfohlen

RINNEXA-Praxishinweis

Vor dem Kauf einer Rücklaufanhebung Pumpengruppe die vom Kesselhersteller geforderte Mindest-Rücklauftemperatur prüfen – erst danach die Variante wählen. Die Einheit ist werkseitig für den waagrechten Einbau rechts vom Kessel vorbereitet; für links oder senkrecht wird sie laut Anleitung um 180° gedreht und das Ladeventil entsprechend umgesetzt. Rohrleitungen so verlegen, dass sich keine Luft im Ladeventil sammeln kann.

Technische Daten

Lieferumfang

• Pumpe Regulus RPA 25-8
• Ladeventil TSV5BMF mit automatischem Bypassabgleich
• 3 Kugelhähne mit Überwurfmutter
• Thermometer
• EPP-Wärmedämmung

Downloads & Dokumente

Wichtiger Hinweis

Einbindung in das Heizsystem durch einen geeigneten Fachbetrieb; Anlagenschema und Sicherheitskomponenten beachten. Der elektrische Anschluss der Pumpe ist von einer qualifizierten Fachkraft durchzuführen. Geltende Vorschriften und die Angaben des Kesselherstellers sind einzuhalten.

Hersteller- & Sicherheitsinformationen

Hersteller: REGULUS spol. s r.o., Do Koutů 1897/3, 143 00 Prag 4, Tschechische Republik, regulus@regulus.cz

Verantwortliche Person in der EU: REGULUS spol. s r.o. (Hersteller mit Sitz in der EU)

Warnhinweise und Sicherheitsinformationen: Pumpe nur mit gefüllter, entlüfteter Anlage betreiben (mind. 0,5 bar). Vor Arbeiten an der Pumpe Netzstecker ziehen. Heiße Oberflächen – Verbrühungsgefahr bei Medientemperaturen bis 95 °C.
