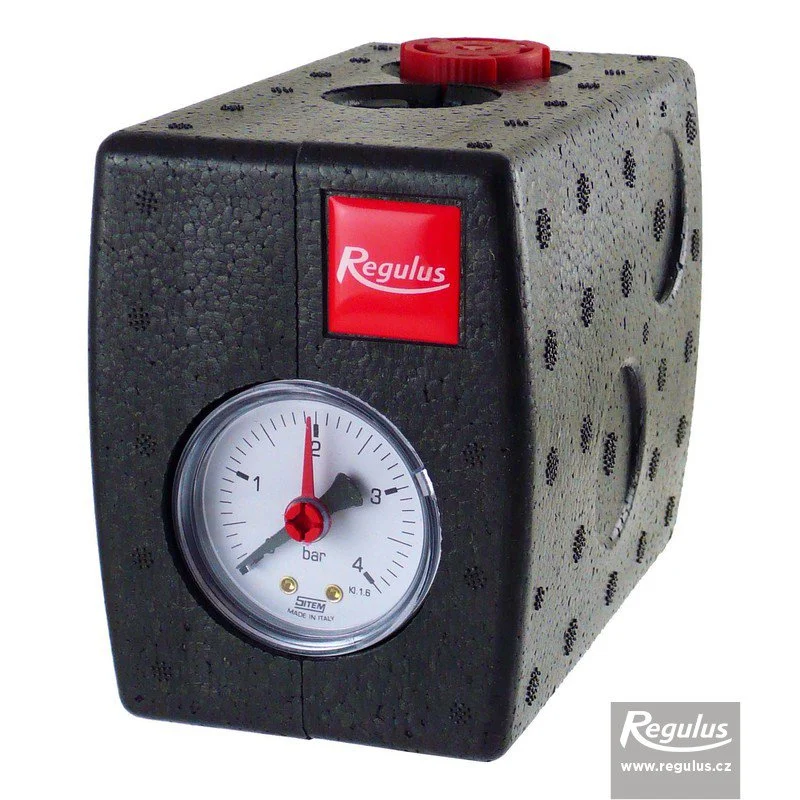

Kesselsicherheitsgruppe Regulus BSR 2,5 bar mit Manometer und Entlüfter 1″

Die Kesselsicherheitsgruppe Regulus BSR 2,5 bar ist eine kompakte, gedämmte Sicherheitsgruppe für geschlossene Heizungsanlagen mit Wärmeerzeugern bis 50 kW. Sie vereint Sicherheitsventil (2,5 bar), Entlüfter und Manometer in einem Messinggehäuse und schützt die Anlage vor unzulässigem Überdruck. Angeschlossen wird sie mit 1″ Innengewinde möglichst nahe am Wärmeerzeuger.

Vorteile

• Drei Funktionen in einem Bauteil – Sicherheitsventil 2,5 bar, Entlüfter und Manometer 0–4 bar.
• Flexible Montage – Abgang des Sicherheitsventils um 90° nach links oder rechts drehbar.
• Zwei Universalstutzen – 1/2″ IG / 3/4″ AG, z. B. für Ausdehnungsgefäß oder Entleerung.
• Werkseitig dicht montiert – mit Wärmedämmung, sofort einbaufertig.
• Robust – Gehäuse aus Messing CW617N, bis 10 bar und 110 °C.

Kesselsicherheitsgruppe Regulus BSR 2,5 bar – Sicherheitsventil, Entlüfter und Manometer

Die Kesselsicherheitsgruppe BSR-EV-2,5 von Regulus übernimmt die drei Grundaufgaben der Kesselabsicherung: Druck überwachen, Luft abführen und bei Überschreiten von 2,5 bar Wasser über das Sicherheitsventil ablassen.

Funktion & Einsatz

Das Manometer zeigt den Anlagendruck, der Entlüfter führt Luft am höchsten Punkt des Wärmeerzeugers ab, und das Sicherheitsventil öffnet bei 2,5 bar. Die Kesselsicherheitsgruppe wird möglichst nahe am Wärmeerzeuger und über dessen höchstem Punkt senkrecht montiert.

Verarbeitung & Ausstattung

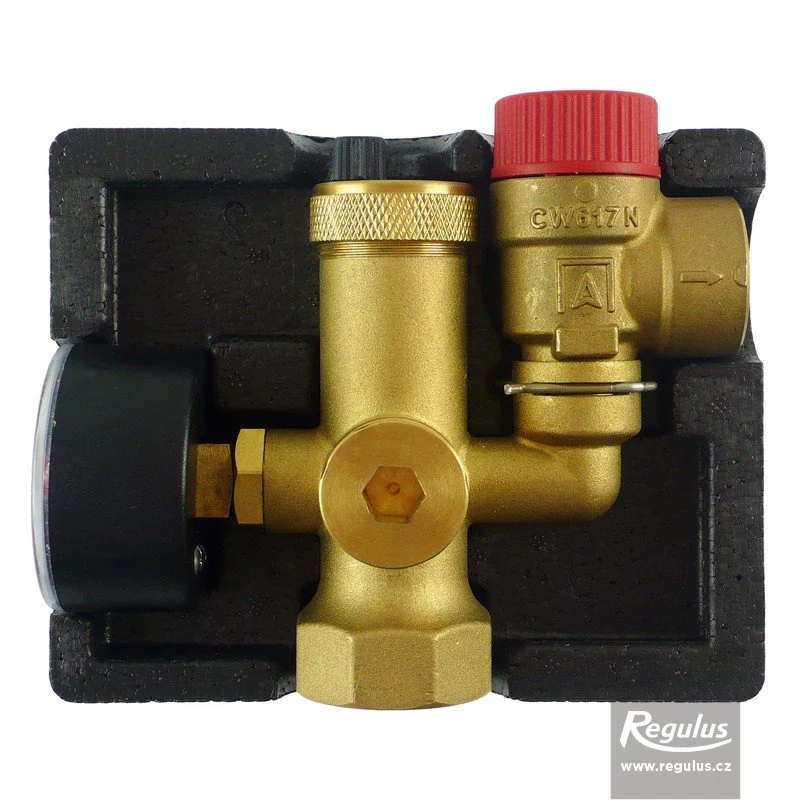

Gehäuse und Sicherheitsventil bestehen aus Messing CW617N, die Ventilmembran aus Silikon, Kunststoffteile aus PA-6. Die Dämmschale reduziert Wärmeverluste. Abmessungen mit Dämmung: 140 × 115 × 85 mm.

Kompatibilität & Auswahl

Maßgeblich ist der zulässige Betriebsdruck des Kessels bzw. der schwächsten Anlagenkomponente. Die BSR gibt es außerdem mit 3 bar (Art.-Nr. 20753) sowie 2 bar.

Passt zu / geeignet für

• Geschlossene Heizungsanlagen mit Wärmeerzeugern bis 50 kW
• Anlagen, für die der Hersteller einen Ansprechdruck von 2,5 bar vorgibt
• Anschluss am Wärmeerzeuger mit 1″ Innengewinde

Nicht geeignet für / vorher prüfen

• Wärmeerzeuger über 50 kW
• Zulässiger Betriebsdruck von Kessel, Speicher und Heizkörpern – muss über dem Ansprechdruck liegen
• Abblaseleitung mind. DN 20 einplanen, sichtbar und gefahrlos ins Freie bzw. in einen Abfluss führen

RINNEXA-Praxishinweis

Zwischen Kessel und Kesselsicherheitsgruppe darf laut Hersteller keine Absperrung eingebaut werden, die Verbindungsleitung soll so kurz wie möglich sein. Die Gruppe ist ab Werk abgedichtet – Bauteile nicht nachziehen, sonst können sie undicht werden.

Technische Daten

Lieferumfang

• Sicherheitsgruppe BSR, fertig montiert (Sicherheitsventil, Entlüfter, Manometer)
• Wärmedämmung
• Blindstopfen für den nicht genutzten Abgang

Downloads & Dokumente

Wichtiger Hinweis

Einbindung in das Heizsystem durch einen geeigneten Fachbetrieb; Anlagenschema und Sicherheitskomponenten beachten. Ansprechdruck nach Vorgabe des Kesselherstellers wählen.

Hersteller- & Sicherheitsinformationen

Hersteller: REGULUS spol. s r.o., Do Koutů 1897/3, 143 00 Prag 4, Tschechische Republik, regulus@regulus.cz

Verantwortliche Person in der EU: REGULUS spol. s r.o. (Hersteller mit Sitz in der EU)

Warnhinweise und Sicherheitsinformationen: Austretendes Wasser bzw. Dampf am Sicherheitsventil kann bis 110 °C heiß sein – Abblaseleitung so führen, dass keine Personen gefährdet und keine elektrischen Bauteile beschädigt werden. Keine Absperrung zwischen Wärmeerzeuger und Sicherheitsgruppe.
