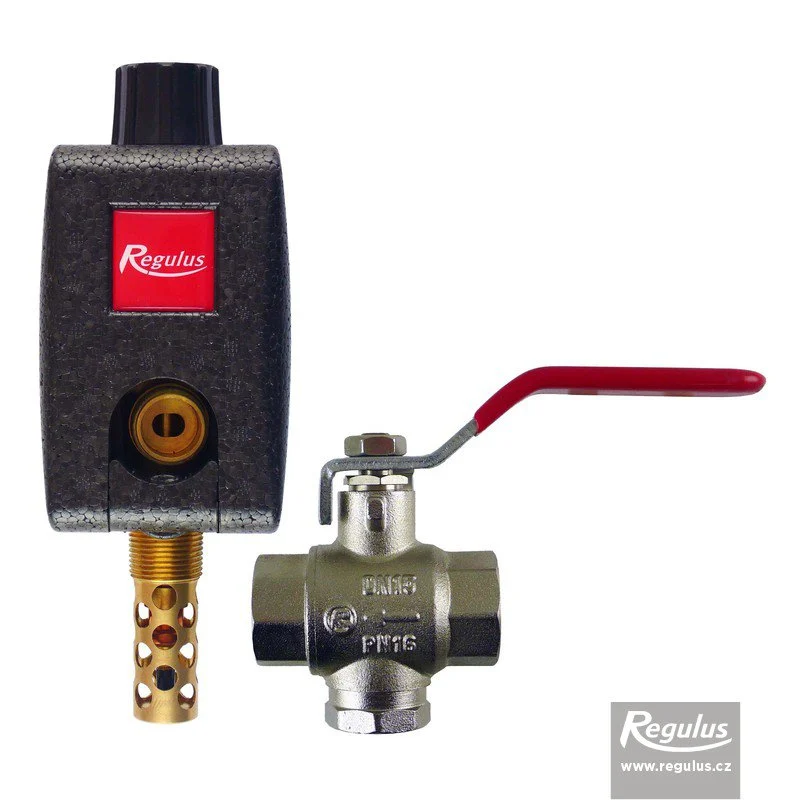

Regulus DBV2 thermische Ablaufsicherung, 2-Wege-Ventil mit Filterkugelhahn

Regulus DBV2 thermische Ablaufsicherung, 2-Wege-Ventil im Set ist für Festbrennstoff-Wärmeerzeuger ohne eingebauten Kühlwärmetauscher vorgesehen. Erreicht das Heizungswasser 97 ± 2 °C, leitet das Ventil kaltes Leitungswasser ein und führt überhitztes Wasser zum Kanal ab. Das Set kombiniert das isolierte DBV2 mit einem Flow FilterBall G 1/2″ F, der den Kaltwasserzulauf absperrt und mechanische Verunreinigungen filtert.

Vorteile

• Überhitzungsschutz für geeignete Festbrennstoffkessel – das DBV2 speist Kühlwasser ein und leitet heißes Wasser ab.
• Zwei unabhängige Thermostatelemente – auch beim Hub nur eines Elements nennt Regulus eine Kühlleistung bis 140 kW unter den festgelegten Prüfbedingungen.
• Definierte Öffnungstemperatur – das Ventil öffnet bei 97 ± 2 °C.
• Filter und Absperrung im Set – der Flow FilterBall G 1/2″ F besitzt ein austauschbares 0,6-mm-Edelstahlsieb.
• Isolierte Ausführung – die DBV2-Dämmung besteht aus EPP.
• Geprüfte Fertigung – Regulus versieht jedes DBV2 mit einer Seriennummer und prüft Druck, Dichtheit, Öffnungstemperatur und Hub.

Regulus DBV2 Set für den Kesselschutz

Das DBV2 ist ein thermisch betätigtes Zweiwegeventil. Beim Erreichen der Grenztemperatur öffnen Füll- und Ablaufventil gleichzeitig. Kaltes Wasser aus dem Trinkwassernetz strömt zum Wärmeerzeuger, während überhitztes Heizungswasser zum Kanal abgeführt wird. Sinkt die Temperatur wieder unter den Grenzwert, schließen beide Ventile.

Funktion und Einsatz

Regulus sieht das DBV2 für Festbrennstoff-Wärmeerzeuger ohne integrierten Kühlwärmetauscher vor. Die Montage erfolgt möglichst nah am Austritt des Wärmeerzeugers an einer Stelle, die bei Überhitzung die höchste Temperatur erreicht. Der Hersteller des Wärmeerzeugers muss Position, hydraulische Einbindung und zulässige Leistung für das konkrete Gerät bestätigen.

Verarbeitung und Ausstattung

Ventilgehäuse und Ventilkegel bestehen aus geschmiedetem Messing. EPDM-O-Ringe dichten das Ventil ab; die Dämmung besteht aus EPP RG 60 g/l. Der mitgelieferte Flow FilterBall besitzt ein Gehäuse aus vernickeltem Messing, ein Edelstahlsieb sowie Dichtungen aus EPDM und PTFE.

Kompatibilität und Auswahl

Vor der Bestellung sind Wärmeerzeugertyp, Herstellerfreigabe, Anschlussgewinde, Fließrichtung, Mindest-Rohrnennweite DN 16, Betriebsdrücke, maximal erforderliche Kühlleistung, Kaltwasserversorgung und geeigneter Kanalanschluss zu prüfen. Das DBV2 ersetzt kein Sicherheitsventil des Wärmeerzeugers.

RINNEXA-Praxishinweis

Regulus verlangt einen Schmutzfänger im Kaltwasserzulauf. Artikel 21986 enthält dafür den Flow FilterBall mit integriertem 0,6-mm-Sieb und Absperrfunktion. Während des Betriebs muss der Kugelhahn vollständig geöffnet bleiben; zum Reinigen des Siebs wird er vollständig geschlossen.

Passt zu und geeignet für

Geeignet für Festbrennstoff-Wärmeerzeuger ohne eingebauten Kühlwärmetauscher, wenn deren Hersteller die Einbindung einer thermischen Ablaufsicherung DBV2 mit den angegebenen Anschlüssen und Betriebsgrenzen vorsieht.

Nicht geeignet oder vorher prüfen

Nicht als Ersatz für das vorgeschriebene Sicherheitsventil verwenden. Bei Wärmeerzeugern mit integriertem Kühlwärmetauscher, abweichenden Anschlussgrößen, höherem Betriebsdruck oder fehlendem Hersteller-Hydraulikschema muss vor dem Kauf die passende Sicherheitsarmatur mit dem Fachbetrieb geklärt werden.

Technische Daten

Normen und Herstellerangaben

• DBV2-Ausführung für die Abfuhr überschüssiger Wärme nach den Anforderungen von EN 303-5:2012, Abschnitt 4.3.8.4.
• STW-Einrichtung Typ Th nach EN 1490:2016 laut Regulus-Datenblatt.
• Konformitätserklärung für die Produktfamilie Flow FilterBall ist als Herstellerdokument verfügbar.

Lieferumfang

• 1 × Regulus DBV2 thermische Ablaufsicherung, isoliert, Code 16627
• 1 × Regulus Flow FilterBall G 1/2″ F mit 0,6-mm-Sieb, Code 21228

Downloads und Dokumente

Wichtiger Hinweis

Planung, Einbau und Inbetriebnahme dürfen nur durch qualifiziertes Fachpersonal nach Herstelleranleitung, Wärmeerzeuger-Hydraulikschema und geltenden Vorschriften erfolgen. Bei einem möglichen Kaltwasserdruck über 6 bar ist vor dem DBV2 ein Druckminderer erforderlich. Das DBV2 ersetzt kein Sicherheitsventil des Wärmeerzeugers. Den Filter im Kaltwasserzulauf mindestens jährlich kontrollieren und reinigen.
