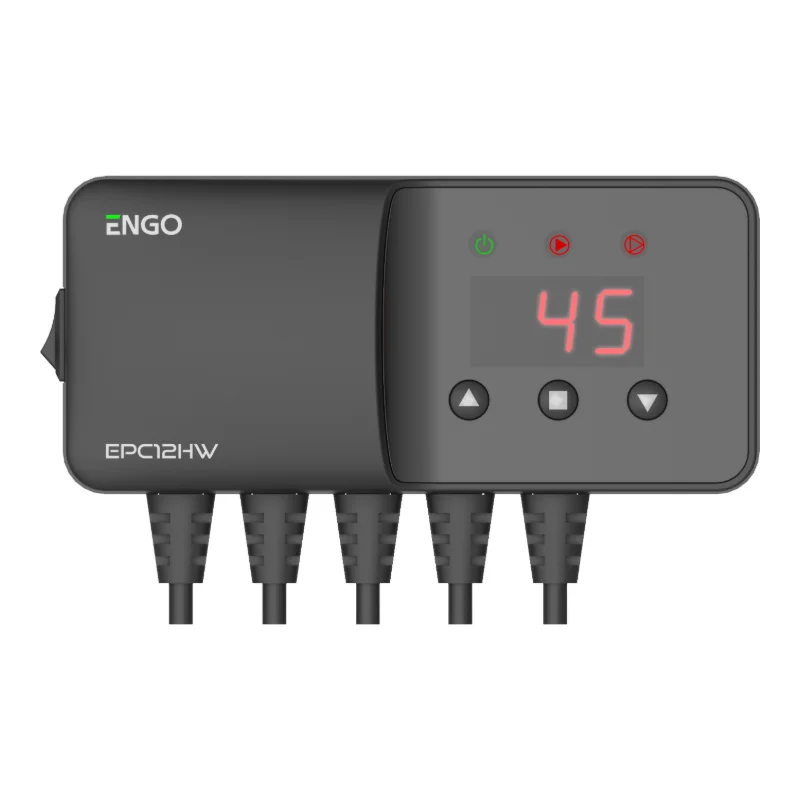

Pumpensteuerung Heizung Warmwasser ENGO EPC12HW – für 2 Pumpen

Die Pumpensteuerung Heizung Warmwasser ENGO EPC12HW regelt zwei Pumpen mit einem Gerät: die Umwälzpumpe im Zentralheizungskreis und die Ladepumpe für den Warmwasserspeicher. Die Heizungspumpe startet, wenn der Kessel den Sollwert überschreitet; die Warmwasserpumpe läuft, wenn der Kessel wärmer ist als der Speicher. Mit Warmwasser-Vorrang und Sommerbetrieb.

Vorteile der Pumpensteuerung Heizung Warmwasser EPC12HW

• Zwei Pumpenausgänge – Heizkreis und Warmwasser je bis 3 (1) A
• Warmwasser-Vorrang – zuerst wird der Speicher geladen, danach der Heizkreis
• Sommerbetrieb – Heizkreispumpe deaktiviert, nur Warmwasserpumpe aktiv
• Differenzregelung Warmwasser – Ladung nur, wenn der Kessel wärmer ist als der Speicher
• Frostschutz – Aktivierung der Pumpe unter 5 °C
• ANTI-Stop-Funktion – Schutz vor Stagnation außerhalb der Heizperiode
• Akustischer Alarm und Handbetrieb – Warnung bei zu hoher Temperatur, manueller Betrieb möglich

Pumpensteuerung Heizung Warmwasser ENGO EPC12HW – zwei Kreise, ein Regler

Die ENGO EPC12HW ist ein digitaler Pumpenregler mit zwei Temperaturfühlern: einem Fühler für den Kessel bzw. Heizkreis (Kabel 1,5 m) und einem Fühler für den Warmwasserspeicher (Kabel 3 m). Der Messbereich liegt bei 0 bis 99 °C.

Funktion & Einsatz der Pumpensteuerung Heizung Warmwasser

Heizkreispumpe: Sie wird eingeschaltet, wenn die Kesseltemperatur den eingestellten Sollwert (5–80 °C) überschreitet; die Hysterese beträgt konstant 2 °C. Warmwasserpumpe: Sie wird eingeschaltet, wenn die Kesseltemperatur die Speichertemperatur um den eingestellten Hysteresewert übersteigt. Der Sollwert für Warmwasser ist zwischen 20 und 80 °C einstellbar. So wird verhindert, dass der Speicher durch kaltes Kesselwasser abgekühlt wird.

Vorrang (Funktion P): Ist sie aktiv, startet zuerst die Warmwasserpumpe; erst nach Erreichen des Warmwasser-Sollwerts folgt die Heizkreispumpe. Deaktiviert arbeiten beide Pumpen unabhängig. Sommerbetrieb (Funktion L): Die Heizkreispumpe ist abgeschaltet, nur die Warmwasserpumpe läuft – mit Schutzfunktion bei 90 °C.

Verarbeitung & Ausstattung

Das Gehäuse misst 155 × 70 × 39 mm. Die Versorgung erfolgt mit 230 V / 50 Hz. Beide Pumpenausgänge sind jeweils mit maximal 3 (1) A belastbar, die Fühler für −10 bis 120 °C ausgelegt. Laut Herstelleranleitung entspricht das Gerät den Richtlinien EMV 2014/30/EU und RoHS 2011/65/EU.

Pumpensteuerung Heizung Warmwasser: Kompatibilität & Auswahl

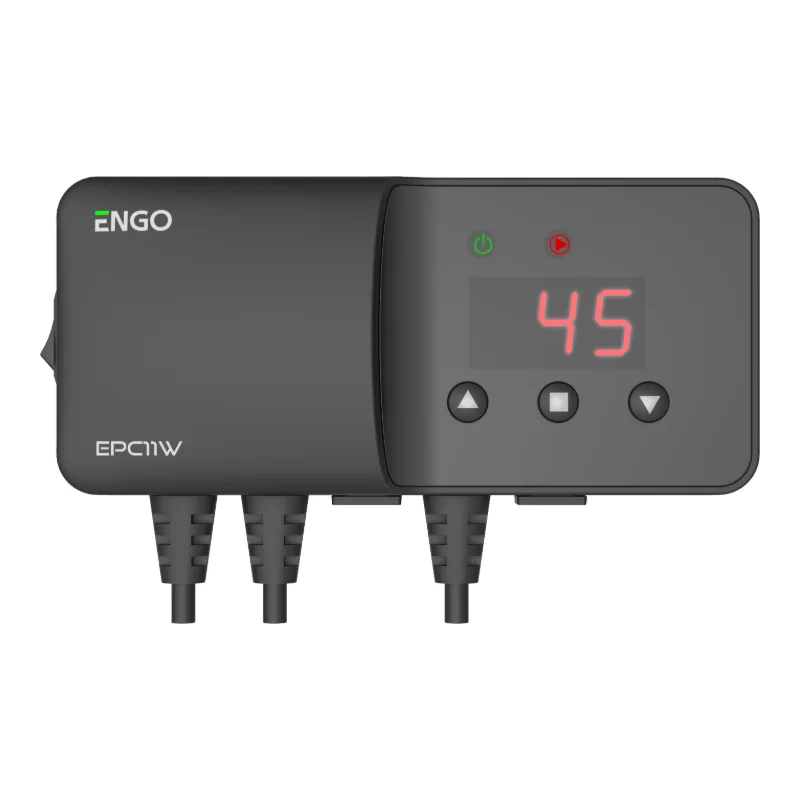

Die EPC12HW ist die richtige Wahl, wenn Heizkreis und Warmwasserspeicher vom selben Kessel versorgt werden. Für nur eine Pumpe genügen die ENGO EPC11 (Heizkreis) oder die ENGO EPC11W (Heizkreis oder Warmwasser).

Passt zu / geeignet für

• Je eine Heizkreis- und Warmwasserpumpe 230 V bis 3 (1) A
• Speicher, deren Fühlerposition mit 3 m Kabel erreichbar ist

Nicht geeignet für / vorher prüfen

• Nicht für den Außenbereich oder feuchte Räume
• Kabelwege für beide Fühler (1,5 m / 3 m) vorab prüfen
• Stromaufnahme beider Pumpen auf dem Typenschild prüfen
• Kein Ersatz für vorgeschriebene Sicherheitseinrichtungen

RINNEXA-Praxishinweis

Bei Holzkesseln und wasserführenden Öfen mit Warmwasserspeicher ist der Warmwasser-Vorrang praktisch: Zuerst wird der Speicher geladen, danach geht die Wärme in die Heizkörper. Im Sommer reicht der Sommerbetrieb, damit nur Warmwasser bereitet wird. Die vom Ofen- bzw. Kesselhersteller vorgeschriebene Sicherheitstechnik bleibt zwingend erforderlich.

Technische Daten

Lieferumfang

• 1 × Pumpensteuerung Heizung Warmwasser ENGO EPC12HW
• Temperaturfühler Heizkreis (Kabellänge 1,5 m)
• Temperaturfühler Warmwasser (Kabellänge 3 m)

Downloads & Dokumente

Wichtiger Hinweis

Laut Hersteller ist das Gerät nur für den Innenbereich bestimmt und muss trocken betrieben werden. Die Installation muss von einer qualifizierten Person durchgeführt werden. Vor allen Arbeiten am Gerät die Stromversorgung trennen. Die Einbindung in das Heizsystem erfolgt durch einen geeigneten Fachbetrieb; Anlagenschema und Sicherheitskomponenten (z. B. Sicherheitsventil, thermische Ablaufsicherung) sind zu beachten.
